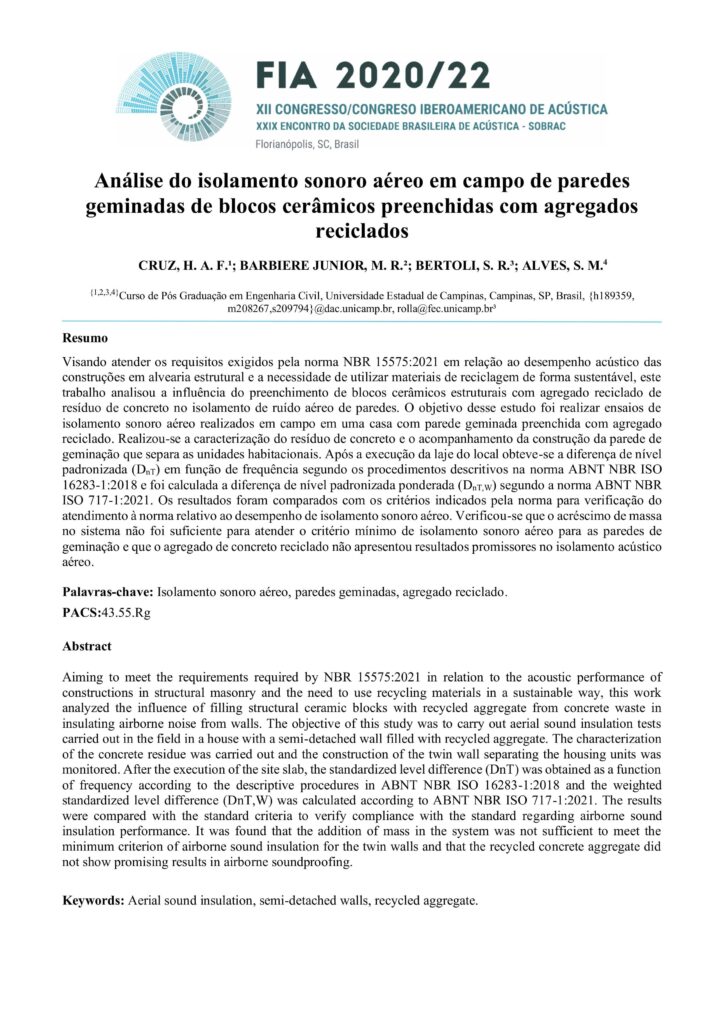

Análise do isolamento sonoro aéreo em campo de paredes geminadas de blocos cerâmicos preenchidas com agregados reciclados

Field Analysis of Airborne Sound Insulation in Cavity Walls Made of Ceramic Blocks Filled with Recycled Aggregates

Cruz, H. A. F.

Barbiere Junior, M. R.

Bertoli, S. R.

Alves, S. M.

Resumo

Visando atender os requisitos exigidos pela norma NBR 15575:2021 em relação ao desempenho acústico das construções em alvearia estrutural e a necessidade de utilizar materiais de reciclagem de forma sustentável, este trabalho analisou a influência do preenchimento de blocos cerâmicos estruturais com agregado reciclado de resíduo de concreto no isolamento de ruído aéreo de paredes. O objetivo desse estudo foi realizar ensaios de isolamento sonoro aéreo realizados em campo em uma casa com parede geminada preenchida com agregado reciclado. Realizou-se a caracterização do resíduo de concreto e o acompanhamento da construção da parede de geminação que separa as unidades habitacionais. Após a execução da laje do local obteve-se a diferença de nível padronizada (DnT) em função de frequência segundo os procedimentos descritivos na norma ABNT NBR ISO 16283-1:2018 e foi calculada a diferença de nível padronizada ponderada (DnT,W) segundo a norma ABNT NBR ISO 717-1:2021. Os resultados foram comparados com os critérios indicados pela norma para verificação do atendimento à norma relativo ao desempenho de isolamento sonoro aéreo. Verificou-se que o acréscimo de massa no sistema não foi suficiente para atender o critério mínimo de isolamento sonoro aéreo para as paredes de geminação e que o agregado de concreto reciclado não apresentou resultados promissores no isolamento acústico aéreo.

Palavras-chaves:

isolamento sonoro aéreo

paredes geminadas

agregado reciclado.

Abstract

Aiming to meet the requirements required by NBR 15575:2021 in relation to the acoustic performance of constructions in structural masonry and the need to use recycling materials in a sustainable way, this work analyzed the influence of filling structural ceramic blocks with recycled aggregate from concrete waste in insulating airborne noise from walls. The objective of this study was to carry out aerial sound insulation tests carried out in the field in a house with a semi-detached wall filled with recycled aggregate. The characterization of the concrete residue was carried out and the construction of the twin wall separating the housing units was monitored. After the execution of the site slab, the standardized level difference (DnT) was obtained as a function of frequency according to the descriptive procedures in ABNT NBR ISO 16283-1:2018 and the weighted standardized level difference (DnT,W) was calculated according to ABNT NBR ISO 717-1:2021. The results were compared with the standard criteria to verify compliance with the standard regarding airborne sound insulation performance. It was found that the addition of mass in the system was not sufficient to meet the minimum criterion of airborne sound insulation for the twin walls and that the recycled concrete aggregate did not show promising results in airborne soundproofing.

Keywords:

aerial sound insulation

semi-detached walls

recycled aggregate.

Referências

[1] DUARTE, Elisabeth de Albuquerque Cavalcanti; VIVEIROS, Elvira Barros. Desempenho acústico na arquitetura residencial brasileira: paredes de vedação. Ambiente Construído, v. 7, n. 3, p. 159-171, 2007.

[2] ABNT NBR 15575-4. Edifícios Habitacionais - Desempenho. Parte 4: Requisitos para os sistemas de vedações verticais internas e externas — SVVIE. 5 ed. Rio de Janeiro: ABNT Editora, 2021. 72 p.

[3] FRATEL JUNIOR, David O. et al. Análise da influência da execução de alvenarias com blocos cerâmicos no desempenho acústico. Em Encontro Nacional de Tecnologia no Ambiente Construído, Porto Alegre, RS, 2020.

[4] HOPKINS, C. Sound insulation. Oxford: Elsevier Ltd., 2012.

[5] PATRÍCIO, J. V. Acústica nos edifícios. 7 ed. Porto: Pubindústria, Edições Técnicas, 2018.

[6] SOUZA, Camila Fernandes Natus; PORTO, Nicholas Ortiz; EHRENBRING, Hinoel Zamis. Análise do isolamento sonoro a sons aéreos de alvenarias com blocos cerâmicos vazados utilizando revestimento em argamassa cimentícia. Em XXVIII Encontro da Sociedade Brasileira de Acústica, Sobrac 2018, Porto Alegre, RS, 2018.

[7] KERBER, Lorenzo et al. Desempenho acústico de paredes de alvenaria com vermiculita expandida. Em XV Encontro Nacional de Conforto no Ambiente Construído, Encac 2019, João Pessoa, PB, 2019.

[8] GUARNIERI, Leonel de Oliveira; SANTOS, Marcus Daniel Friederich. Comparativo do isolamento ao ruído aéreo em paredes de geminação executadas em alvenaria estrutural com blocos cerâmicos. Em XXVII Encontro da Sociedade Brasileira de Acústica, Sobrac 2017, Brasília, DF, 2017.

[9] MACHADO, Aline de Oliveira et al. Desempenho acústico de SVV composto por blocos cerâmicos estruturais preenchidos com compósito cimento-madeira. Em XXVIII Encontro da Sociedade Brasileira de Acústica, Sobrac 2018, Porto Alegre, RS, 2018.

[10] SIKORSKI JUNIOR, Carlos Alberto; GERONAZZO, Leonardo da Veiga; BETIM, Leones Rodrigues. Estudo da viabilidade da aplicação de resíduos de gesso em blocos de concreto para melhorias de propriedades termo-acústicas. 2013. Trabalho de Conclusão de Curso. Universidade Tecnológica Federal do Paraná.

[11] PORTO, Maria Edelma Henrique de Carvalho; SILVA, Simone Vasconcelos. Reaproveitamento dos entulhos de concreto na construção de casas populares. Em XXVIII Encontro Nacional de Engenharia de Produção, ENEP, 2008. Rio de Janeiro, RJ, Brasil, out. 2008.

[12] NBR NM 248 – Agregados – Determinação da composição granulométrica. 01 ed. Rio de Janeiro: ABNT Editora, 2003. 6 p.

[13] ABNT NBR 16916:2021, Agregado miúdo - Determinação da densidade e da absorção de água. 01 ed. Rio de Janeiro: ABNT Editora, 2021. 7 p.

[14] ISO 16283-1, Acoustics e Field Measurement of Sound Insulation in Buildings and of Building Elements e Part 1: Airborne Sound Insulation, International Organization for Standardization, 2014.

[15] ABNT NBR ISO 717-1, Acústica — Classificação de isolamento acústico em edificações e elementos de edificações - Parte 1: Isolamento a ruído aéreo. 4 ed. Rio de Janeiro: ABNT Editora, 2021. 30 p.

[16] OLIVEIRA, M. F.; HEISSLER, R. Análise comparativa do isolamento acústico em diferentes geometrias: ensaios em campo e simulações computacionais. Ambiente Construído, Porto Alegre, v. 21, n. 1, p. 385-402, jan./mar. 2021. ISSN 1678-8621 Associação Nacional de Tecnologia do Ambiente Construído.

Publicado em:
01/09/2022
